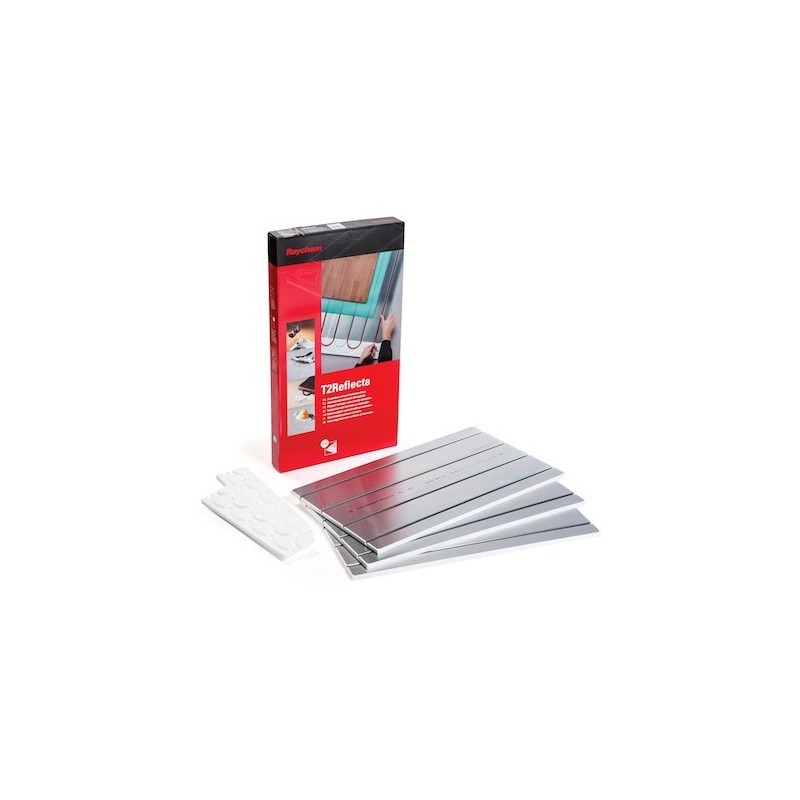

Kit de plaques isolantes T2 Reflecta pour plancher rayonnant électrique - 3m2

Description du kit de plaque isolante pour système T2 Reflecta de marque Raychem référence 450052000 :

Simplicité de mise en oeuvre

• Idéale pour la rénovation
• Plaque isolante T2 Reflecta rainurée pour adaptation parfaite du ruban T2Red (ruban vendu séparément au mètre 948739000)
• Recommandée pour les sols en bois et les planchers stratifiés
• S'installe sur la plupart des supports
• Fixation des câbles chauffants T2 Red par simple clipsage
• Mise en oeuvre : collage des plaques, encastrement du câble chauffant dans les rainures et connexion au boîtier de raccordement, installation du câble de sonde puis pose du revêtement de sol

Optimisation des performances

• Plaque à isolation thermique et recouverte d'aluminium, pour une meilleure diffusion de la chaleur
• Économie d'énergie à hauteur de 20%

Composition du kit :

• 10 plaques T2Reflecta
• 6 plaques d'extrémité

Caractéristiques techniques du kit de plaque isolante pour système T2 Reflecta de marque Raychem référence 450052000 :

Données techniques de la plaque T2 Reflecta de Raychem :

• Plaque avec isolation thermique et revêtement aluminium
• Compatible avec la plupart des supports
• Classement au feu DIN 4102-B1
• Coefficient K des plaques 2,33 W/m2K
• Coef. de conductivité thermique 0,033 W (mK)
• Coef. d’expansion thermique 2,4 x 10⁵ 1/K
• Pression à long terme 140 kPa (14000 kg/m2)
• Pour une surface de 3,12 m²
• Vendues en lot de 10 plaques + 6 plaques d'extremité
• Puissance approximative selon l'isolation : Rénovation et bonne isolation ( netre 60 et 100W/m²) et pour une isolation insuffisante la puissance maximale est souhaitée (100W/m²)

Attention le câble chauffant T2Renovation est vendu au mètre et à commander séparement (référence 948739000)

Dimensions des plaques :

• 720 x 400 x 13 mm pour les plaques standard
• 100 x 400 x 12,5 mm pour les plaques d'extrémité (sans aluminium)

Matériaux :

• Aluminium (0,5 mm d’épaisseur) & EPS (12,5 mm)

Garantie : 12 ans

Tableau de calcul T2Reflecta

Quelle quantité de plaques dois-je commander ?

Ce kit de plaques T2Reflecta contient 10 plaques d'une dimension de 720x400mm et six plaques d'extrémité et il permet de couvrir une surface de 3,12m².

Prenons un exemple : Pour une entrée de 5m² avec un plancher bois, sélectionnez tout d'abord la puissance de sortie : ici 70W/m², on obtient 10 m de ruban T2Red par m². L'écartement entre deux boucles du ruban est de 100 mm.

Le nombre de plaques T2Reflecta est de 5 m²÷3,12 (surface du kit) = 1,6. Il faut donc commander 2 boîtes.
