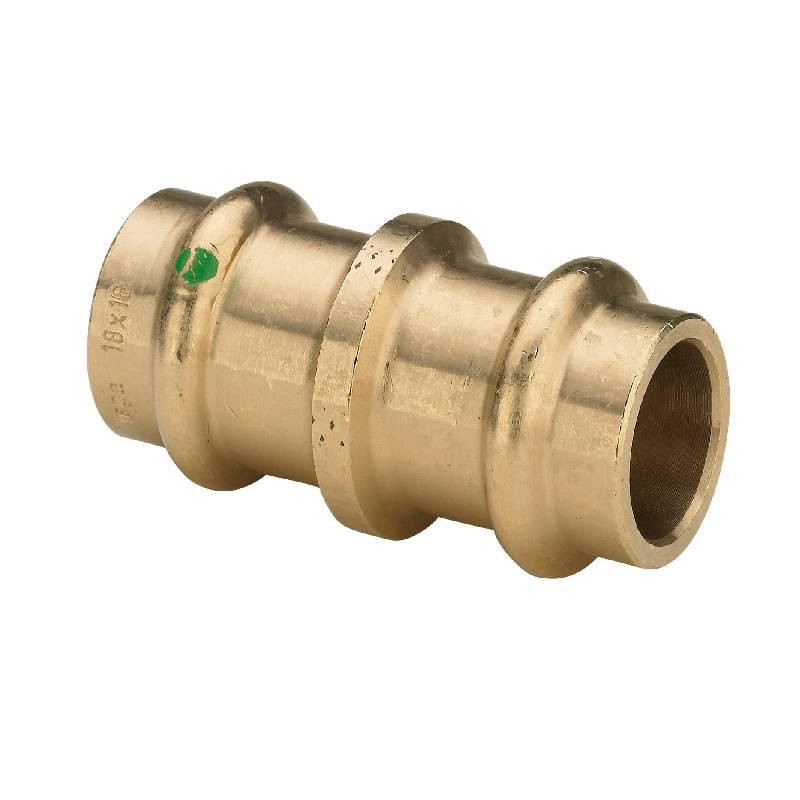

Manchon réduit bronze Sanpress Viega - F/F - 18X16 mm

Référence : 363444 Viega EAN :

Photo(s) non contractuelle(s)

Manchon réduit bronze Sanpress Viega - F/F - 18X16 mm - 363444 :

Proposé par la marque familiale Allemande Viega ce manchon réduit permet de relier deux tuyaux cuivre entre eux avec la technique de raccordement la plus fiable et rapide du marché "le sertissage"

  • Matière : Bronze
  • Dimensions : 18x16 mm
  • Usage : Eau
  • Profil de sertissage : V

9,79€ ttc

En achetant ce produit vous gagnez 10 DomoPoints

Pour toute commande de moins de 15 € TTC vos frais de port sont réduits à 4,99 € TTC
plus d'info
Payez en plusieurs fois
En stock
Expédition sous 24-72h
ajouter au panier
_
+

Le manchon réduit bronze à sertir de marque Viega assure une parfaite étanchéité de votre circuit sanitaire ou chauffage. Ce raccord à sertir est simple et rapide de mise en œuvre et nécessite aucune soudure.

Produits complémentaires

<
Résine d'étanchéité Filetfix® III - 60ml - Flacon
Viraxréf 262600
En stock
Expédition sous 24-72h
Résine d'étanchéité Filetfix® III - 60ml - Flacon
17,87€ ttc
ajouter au panier
_
+
Sertisseuse Viper Virax - 18V - M21+
Viraxréf 253502
En stock
Expédition sous 24-72h
Sertisseuse Viper Virax - 18V - M21+
1218,96€ ttc
Prix fournisseur constaté :
2,087,32€ ttc
Remise - 29.92%
ajouter au panier
_
+
Sertisseuse hydraulique manuelle Viper I26 Virax
Viraxréf 252910
En stock
Expédition sous 24-72h
Sertisseuse hydraulique manuelle Viper I26 Virax
554,17€ ttc
Prix fournisseur constaté :
857,48€ ttc
Remise - 22.45%
ajouter au panier
_
+
Clé à molette grande ouverture mors fin Virax - Ouverture 39mm - 1"1/2
Viraxréf 017052
En stock
Expédition sous 24-72h
Clé à molette grande ouverture mors fin Virax - Ouverture 39mm - 1"1/2
44,27€ ttc
Prix fournisseur constaté :
70,75€ ttc
Remise - 24.92%
ajouter au panier
_
+
>
Caractéristiques

Élément de réseau

Réduction

Format du raccordement

Femelle/Femelle

Description

Manchon réduit bronze Sanpress Viega - F/F - 18X16 mm - 363444 :

Leader mondial sur son marché, Viega entreprise familiale Allemande vous offre le meilleur en therme de qualité sur tous ses produits pour vous professionnels ou particuliers. Elle propose ce manchon réduit à sertir bronze qui permet dans vos installations plomberie de raccorder deux tuyaux cuivre de diamètres différents avec la technique d'assemblage la plus fiable et la plus simple du marché qui est "le sertissage". L'offre de la marque sur les systèmes de raccordement répondra parfaitement à vos besoins de chauffage et d'eau potable.

Les atouts du raccord à sertir Bronze

Pratique :

La technique de sertissage nécessite un outillage léger et peu volumineux.

Robuste :

Matériaux de qualité supérieure le Bronze

Sécurité :

Raccord équipé du SC-Contur : Les raccords à sertir Viega sont dotés du dispositif SC-Contur. Le dispositif SC-Contur est une technique de sécurité certifiée par l'association DVGW et garantit que le raccord n'est pas étanche s'il n'est pas serti.
Code couleur : Le point vert indique que le système convient pour l'eau potable et qu'il est équipé de SC‑Contur.

Rapide :

Les raccords à sertir permettent de connecter un raccord rapidement et évitent les risques liés à la soudure.

Pourquoi acheter le manchon réduit Bronze Sanpress


Les avantages de la technique "le sertissage"


Les domaines d'applications du manchon réduit à sertir bronze Viega

  • Eau potable
  • Eau de pluie
  • Réseaux d'air comprimé
  • Agriculture
  • Applications industrielles

Les caractéristiques du manchon réduit bronze Sanpress

  • Matière : Bronze
  • Type de raccord : Réduction
  • Terminaison du raccord à sertir : Femelle / femelle
  • Eléments d'étanchéité : EPDM (caoutchouc-éthylène-​propylène-​diène), noir, prémonté
  • Température de service max. 85° C / 185 °F
  • Pression de service max. 1,6 MPa / 16 bar / 232 PSI
  • pression d'eau min. : 0,1 MPa / 1 bar / 14,5 PSI
  • pression d'eau max. : 0,65 MPa / 6,5 bar / 94,3 PSI
  • pression atmosphérique min. : 22 hPa / 22 mbar / 0,3 PSI
  • pression atmosphérique max. : 0,3 MPa / 3 bar / 43,5 PSI

Le sertissage du raccord cuivre en 10 étapes


1- Sectionner le tube avec un coupe-​tube ou avec une scie à métaux à dents fines. Éviter les stries à la surface du tube.

2- Ébavurer l'intérieur et l'extérieur du tube.

3 - Vérification du raccord et du tuyau : le bout du tuyau n'est pas déformé ou endommagé, le tube est ébavuré, dans le raccord à sertir se trouve le joint approprié EPDM = noir brillant FKM = noir mat, le joint est intact. le joint se trouve entièrement dans la nervure.

4 - Glisser le raccord à sertir sur le tube jusqu'à la butée.

5 - Marquer la profondeur d'emboîtement.

6 - Insérer la mâchoire à sertir dans la machine à sertir

7 - Ouvrir la mâchoire à sertir et la positionner perpendiculairement sur le raccord.

8 - Contrôler la profondeur d'emboîtement à l'aide du marquage.

9 - S'assurer que la mâchoire à sertir est positionnée de façon centrée sur la nervure du raccord à sertir.

10 - Réaliser le sertissage.

Comment raccorder son manchon réduit à sertir bronze ?


Les outils nécessaires pour raccorder votre manchon à sertir bronze :

  • Tubes cuivre (vendu en Barre ou Couronne)
  • Coupe tube / réf : 210443
  • Ebavureur / réf : 400066
  • Crayon de couleur pour le repérage / réf : 48223100
  • Machine à sertir + inserts profil V / réfs : 253502 et 990059

Produits associés cuivre à sertir Plomberie


Normes et agréments

  • Systeme de raccords à sertir en bronze ou bronze au silicium (changement de matériau à cause du changement de production actuel de bronze à l'alliage bronze au silicium de manière uniforme à l'échelle mondiale pour Viega), tubes selon DIN EN 10088, DIN EN 10312, feuille de travail DVGW-​GW 541 et W 534.
  • Homologation des tubes pour 1.4521 (d12–108,0) selon DW-7301BS0375.
  • Homologation des tubes pour 1.4401 (d12–108,0) selon DV-7301BS0411.
  • Homologation du système pour 1.4521 (d12–108,0) selon DW-8501BS0377.
  • Homologation du système pour 1.4401 (d12–108,0) selon DW-8501AP3032.
  • En cas d'utilisation dans des installations de chauffage, respecter la directive VDI 2035 et la norme DIN EN 12828.
