Raccord droit à sertir bronze F/M Sanpress Viega

Référence : 290764 Viega EAN :

Photo(s) non contractuelle(s)

Raccord droit à sertir bronze F/M Sanpress Viega :

La marque Viega propose ce raccord droit bronze femelle à sertir et mâle à visser qui permet de raccorder facilement votre tuyau cuivre à un élément à visser.

  • Matière : Bronze
  • Terminaisons : F/M
  • Dimensions : Du 12-1/2 au 28-1"1/4
  • Usage : Eau
  • Profil de sertissage : V

3,46€ ttc

En achetant ce produit vous gagnez 4 DomoPoints

Pour toute commande de moins de 15 € TTC vos frais de port sont réduits à 4,99 € TTC
plus d'info
Payez en plusieurs fois

Choisissez votre variante

choisir Diamètre
  • 12x1/2

  • 12x3/8

  • 14x1/2

  • 14x3/8

  • 15x3/4

  • 16x1/2

  • 16x3/4

  • 18x1/2

  • 18x3/4

  • 22x1"

  • 22x3/4

  • 28x1"

  • 28x1"1/4

  • 28x3/4

Expédition sous 24-72h
ajouter au panier
_
+

ouvrez les cases du calendrier de l'avent domomat gagnez des cadeaux tous les jours

jouer

Le raccord droit de marque Viega permet d'assembler rapidement un tuyau cuivre rigide avec un élément à visser. Il assure une bonne étanchéité de votre réseau sanitaire ou chauffage. Ce raccord à sertir se pose rapidement et nécessite aucune soudure.

Produits complémentaires

Sertisseuse hydraulique manuelle Viper I26 Virax
Viraxréf 252910
Expédition sous 24-72h
Sertisseuse hydraulique manuelle Viper I26 Virax
591,50€ ttc
Prix fournisseur constaté :
857,48€ ttc
Remise - 31.02%
ajouter au panier
_
+
Caractéristiques

Élément de réseau

Raccord droit

Format du raccordement

Mâle/Femelle

Description

Raccord droit à sertir bronze F/M Sanpress Viega

Leader incontestable sur son marché, Viega entreprise familiale allemande vous offre des produits de haute qualité pour vous professionnels ou particuliers. Ce raccord droit F/M qui permet de raccorder facilement votre tuyau cuivre à un élément à visser. L'offre de la marque sur les systèmes de raccordement répondra parfaitement à vos besoins de chauffage et d'eau potable.

Les atouts du raccord à sertir Bronze

Pratique :

La technique de sertissage nécessite un outillage léger et peu volumineux.

Robuste :

Matériaux de qualité supérieure le Bronze

Sécurité :

Raccord équipé du SC-Contur : Les raccords à sertir Viega sont dotés du dispositif SC-Contur. Le dispositif SC-Contur est une technique de sécurité certifiée par l'association DVGW et garantit que le raccord n'est pas étanche s'il n'est pas serti.
Code couleur : Le point vert indique que le système convient pour l'eau potable et qu'il est équipé de SC‑Contur.

Rapide :

Les raccords à sertir permettent de connecter un raccord rapidement et évitent les risques liés à la soudure.

Pourquoi acheter le raccord droit à sertir ?


Les avantages de la technique "le sertissage"


Les domaines d'applications du raccord droit à sertir bronze F/M Sanpress Viega

  • Eau de pluie
  • Réseaux d'air comprimé
  • Agriculture
  • Applications industrielles

Les caractéristiques du raccord droit femelle / mâle :

  • Matière : Bronze
  • Type de raccord : raccord droit
  • Terminaison : FM
  • Eléments d'étanchéité : EPDM (caoutchouc-éthylène-​propylène-​diène), noir, prémonté
  • Température de service max. 85° C / 185 °F
  • Pression de service max. 1,6 MPa / 16 bar / 232 PSI
  • pression d'eau min. : 0,1 MPa / 1 bar / 14,5 PSI
  • pression d'eau max. : 0,65 MPa / 6,5 bar / 94,3 PSI
  • pression atmosphérique min. : 22 hPa / 22 mbar / 0,3 PSI
  • pression atmosphérique max. : 0,3 MPa / 3 bar / 43,5 PSI

Les différentes terminaisons du raccord Bronze :

Dimensions disponibles en mm (partie à visser) et pouce (partie à sertir):

12x1/2 15x3/4 18x1/2 22x3/4 28x1"
14x3/8 16x1/2 18x3/4 22x1" 28x1"1/4
14x1/2 16x3/4 22x1/2 28x3/4

Un petit coup de pouce sur les tailles de raccords à visser


Le sertissage du raccord cuivre en 10 étapes


1- Sectionner le tube avec un coupe-​tube ou avec une scie à métaux à dents fines. Éviter les stries à la surface du tube.

2- Ébavurer l'intérieur et l'extérieur du tube.

3 - Vérification du raccord et du tuyau : le bout du tuyau n'est pas déformé ou endommagé, le tube est ébavuré, dans le raccord à sertir se trouve le joint approprié EPDM = noir brillant FKM = noir mat, le joint est intact. le joint se trouve entièrement dans la nervure.

4 - Glisser le raccord à sertir sur le tube jusqu'à la butée.

5 - Marquer la profondeur d'emboîtement.

6 - Insérer la mâchoire à sertir dans la machine à sertir

7 - Ouvrir la mâchoire à sertir et la positionner perpendiculairement sur le raccord.

8 - Contrôler la profondeur d'emboîtement à l'aide du marquage.

9 - S'assurer que la mâchoire à sertir est positionnée de façon centrée sur la nervure du raccord à sertir.

10 - Réaliser le sertissage.

Comment raccorder son raccord droit FM bronze à sertir à visser ?


Les outils nécessaires pour raccorder votre raccord droit FM Viega :

  • Tubes cuivre (vendu en Barre ou Couronne)
  • Coupe tube / réf : 210443
  • Ebavureur / réf : 400066
  • Crayon de couleur pour le repérage / réf : 48223100

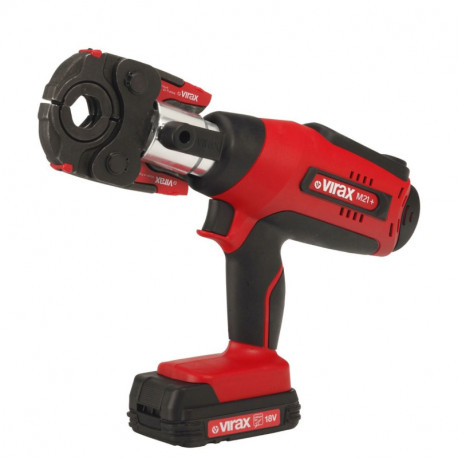

  • Machine à sertir + inserts profil V / réfs : 253502 et 990059

Produits associés cuivre à sertir Plomberie


Normes et agréments

  • Systeme de raccords à sertir en bronze ou bronze au silicium (changement de matériau à cause du changement de production actuel de bronze à l'alliage bronze au silicium de manière uniforme à l'échelle mondiale pour Viega), tubes selon DIN EN 10088, DIN EN 10312, feuille de travail DVGW-​GW 541 et W 534.
  • Homologation des tubes pour 1.4521 (d12–108,0) selon DW-7301BS0375.
  • Homologation des tubes pour 1.4401 (d12–108,0) selon DV-7301BS0411.
  • Homologation du système pour 1.4521 (d12–108,0) selon DW-8501BS0377.
  • Homologation du système pour 1.4401 (d12–108,0) selon DW-8501AP3032.
  • En cas d'utilisation dans des installations de chauffage, respecter la directive VDI 2035 et la norme DIN EN 12828.
