Manomètre

Un manomètre est un instrument permettant la mesure de la pression au sein d'un fluide.
Celle-ci est toujours relative et s'exprime en bar, en effet une pression mesurée ne peut être appréhendée qu’en fonction d’une pression référence.
Le plus souvent cette référence est la pression atmosphérique.

Filtres
17 produits sur 17
Page précédente
Page suivante

Les différents modèles de manomètres :



1. Le manomètre à tube de bourdon

Aussi appelés manomètres à tube manométrique, ils sont utilisés pour la mesure de la pression relative. Ce type de manomètre fonctionne mécaniquement c’est à dire sans alimentation électrique.

La pression du fluide concerné entraine une déformation du tube, cette déformation est transmise au mouvement par l’intermédiaire d’une biellette permettant la rotation de l’aiguille.

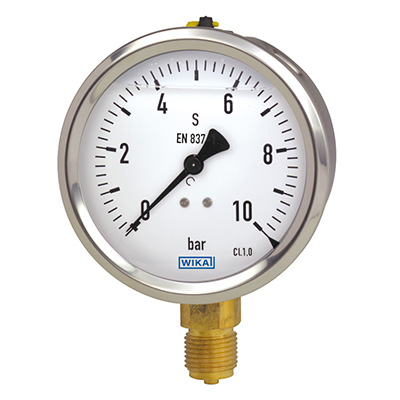

Manomètre à tube bourdon

2. Le manomètre à membrane

Moins sensible aux vibrations que les tubes manométriques, ces appareils souffrent cependant d’une potentialité d’erreur d’affichage accrue.

Des membranes minces, circulaires et ondulés sont pincés entre deux brides ou soudées sur le pourtour.

La surface accueillant le fluide subit une flexion servant de dimension pour la pression.

Ces manomètres sont le plus souvent utilisés pour des étendues de mesure faibles.

Manomètre à membrane

3. Le manomètre à capsule

Le fluide mesuré exerce une pression à l’intérieur d’une capsule composée de deux membranes. La course obtenue sert de dimension pour la pression.

Ces instruments sont particulièrement compétents pour la mesure des fluides gazeux.

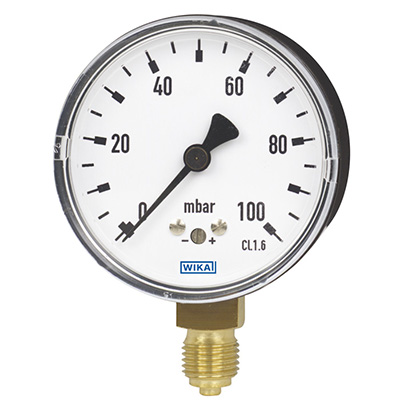

Manomètre à capsule

4. Le manomètre à soufflet

Pour ce type de modèle, la pression agit à l’intérieur d’un corps cylindrique. Des parois très minces portant des ondes profondes permettent un changement de longueur.

La course obtenue est la dimension pour la pression. Les soufflets ne sont utilisés que pour des cas particuliers de manomètres.



Zoom sur les manomètres type 213.53 de Wika :



Une conception rigoureuse :

Ce modèle de manomètre de la marque Wika est solide et résistant aux chocs et aux vibrations.

Ces manomètres arborent un indice de protection IP65, ils sont donc parfaitement résistants à la poussière et supportent l'humidité sans pour autant pouvoir être immergés dans l’eau.

Côté design, ces manomètres disposent d’un boîtier en inox finition naturelle, ils comprennent aussi une lunette sertie avec finition brillante.

La conception en Inox et la finition brillante fait des manomètres 213.53 des appareils discrets et passe-partout gardant une note d’élégance.

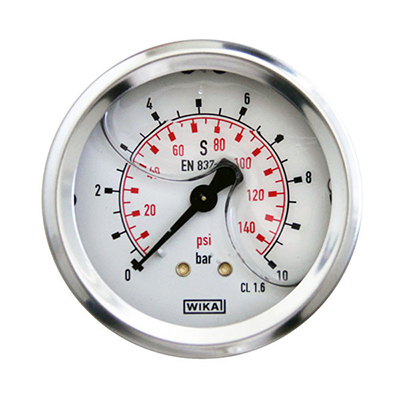

Manomètre 213.53

Les manomètres 213.53 de Wika avec raccord arrière



Un large champ d'application:

Cette conception résistante permet l’usage de ces manomètres pour les points de mesure avec charges dynamique ou fortes vibrations.

Polyvalents, ces appareils permettent de mesurer la pression de fluides liquides et gazeux, il faut cependant que ces derniers ne soient ni cristallisant, ni visqueux et qu’il n’endommage pas les pièces de cuivre.

Ils sont également adaptés à la mesure de pression dans les systèmes hydrauliques et dans le domaine de la construction navale.

Avec leur conception résistante, ces manomètres sont conformes à la directive européenne relative aux équipements sous pression.



Conseils pour l’usage optimal d’un manomètre :



  • Lors de l’installation il est recommandé de fixer l’instrument avec un support approprié. Si la stabilité ne peut être acquise, il faut se tourner vers un modèle de manomètre comportant du liquide amortisseur.
  • Toujours bien faire attention à la compatibilité entre le fluide et le matériau du manomètre.
  • Bien suivre les limites de surpression pour conserver la durabilité de l’appareil et s’assurer d’une précision optimale.
  • La mesure de la pression ne doit pas être faite sur des liquides ayant une température excédant les limites.
  • Procéder à des contrôles à intervalles réguliers pour garantir la stabilité de la précision de mesure.



Questions/Réponses sur les manomètres :



Quel instrument utiliser pour mesurer une faible pression pour un liquide ?

  • Le manomètre le plus optimisé pour ce type de mesure est le manomètre à membrane, il s'utilise pour une pression à partir de 16 mbar.

Pourquoi les manomètres sont-ils remplis de liquide ?

  • Le liquide interne des manomètres et un liquide amortisseur, il permet d'éviter l'endomagement de l'appareil causé par l'usure et les vibrations.

Quelle est la différence entre un manomètre de version standard et un manomètre de sécurité ?

  • Un manomètre de sécurité dispose d'une cloison incassable, d'un voyant en verre de sécurité et d'un fond arrière amovible. Si une pression interne est exercée, elle sera évacuée par l'ejection du fond amovible. Celà permet d'éviter l'explosion du voyant. Il n'y a donc plus de risques d'éclat de verre.

Qu'est-ce que la classe de précision ?

  • La classe de précision permet d'indiquer en pourcentage la limite d'erreur de l'échelle de mesure.

Comment lire correctement la pression sur un manomètre ?



  • L'aiguille indique la pression, il faut faire attention aux unités de mesure et à la classe de précision
  • Il faut également s'intéresser à l'échelle, pour un manomètre elle est souvent de 270°
  • Le triangle noir indique la pression maximale en charge statique
  • Retrouvez aussi la norme, les matériaux et le numéro de série inscrits sur le cadran
  • Enfin, un S indique que le manomètre en question est un modèle dit "de sécurité"

Comment lire correctement la pression sur un manomètre Wika ?

✕
