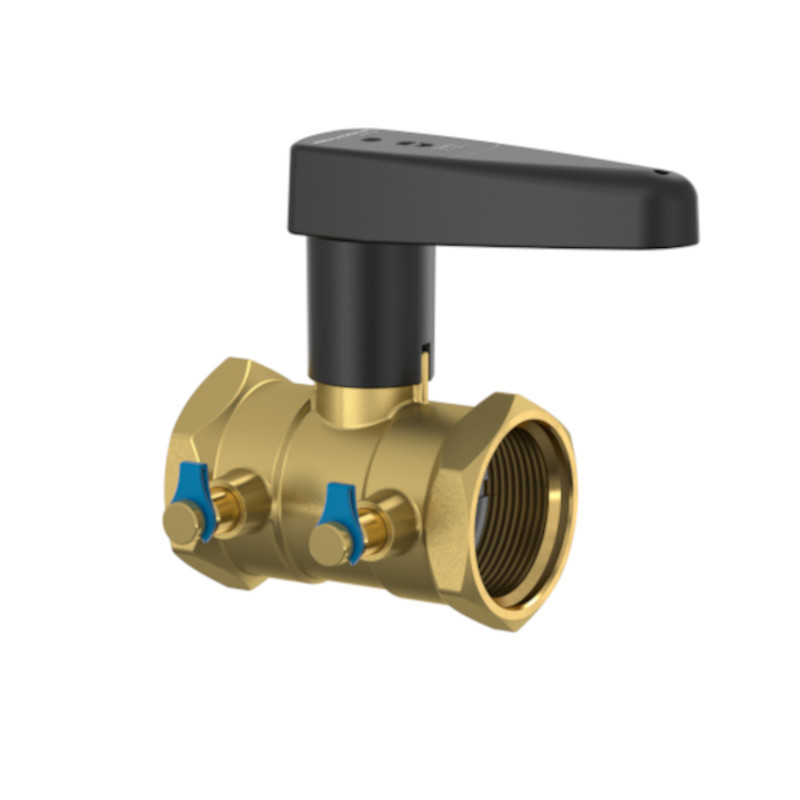

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN20 - 3/4

Réf MN80597.701

Points importants du produit

Cette vanne d'équilibrage Nexus Vertex est une vanne statique à orifice variable pour l'équilibrage des circuits hydrauliques.

  • Diamètre : 3/4
  • Raccord : Femelle
  • Dn : 20
  • Kvs : 4.40 m³/h
Afficher plus
Voir tous les détails
65,80€ ttc
Actuellement indisponible

En achetant ce produit vous gagnez 66 DomoPoints, échangeables contre des cadeaux.

Détails du produit

Caractéristiques

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN20 - 3/4

Diamètre

3/4"

Format du raccordement

Femelle

Code EAN

4016715065599

Description

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN20 - 3/4

Description de la vanne Nexus Valve Vertex par Comap - MN80597.701 :

Fonctions de la vanne 3 en 1 :

  • Isolement du circuit
  • Mesure du débit
  • Pré réglage

Applications :

  • Réseaux de chauffage
  • Réseaux d'eau glacée
  • Plancher chauffant
  • Eau chaude sanitaire

Données techniques de la vanne Nexus Valve Vortex - MN80597.701 :

Caractéristiques de la vanne :

  • Diamètre : 3/4
  • Raccord : Femelle ISO 7/1
  • Dn : 20
  • Kvs : 4.40 m³/h
  • Température max. 120 °C
  • Température min. -20 °C
  • Pression max 25 bars
  • Corps de vanne Laiton résistant à la dégalvanisation (CW602N CuZn36Pb2As)
  • Bille et aiguille Laiton résistant à la dégalvanisation (CW602N (chromé)
  • Poignée de vanne Polyamide (PA6.6 30%GF)
  • Joints en EPDM
  • Plage de débit l/h : 55-1170

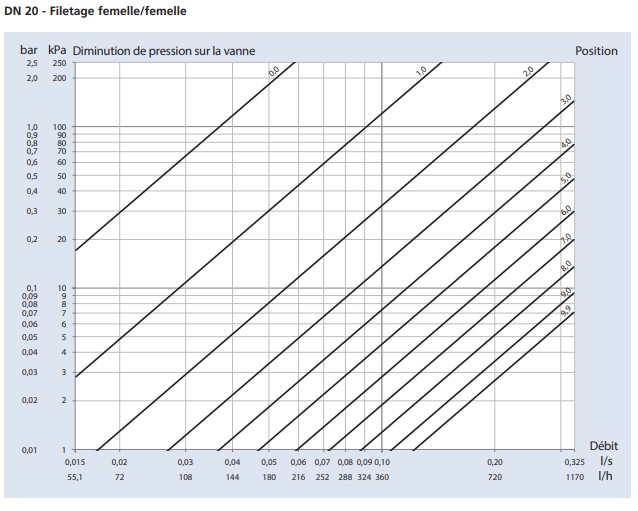

Schéma Débit / Pression :

Dimensions de la vanne :

  • A (mm) : 94
  • B (mm) : 106
  • C (mm) : 63
  • D (mm) : 74

Principe de fonctionnement de la vanne Nexus Valve Vertex

Documents et Notices

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN20 - 3/4

Fichier PDF

Fiche technique - comap - Vertex
