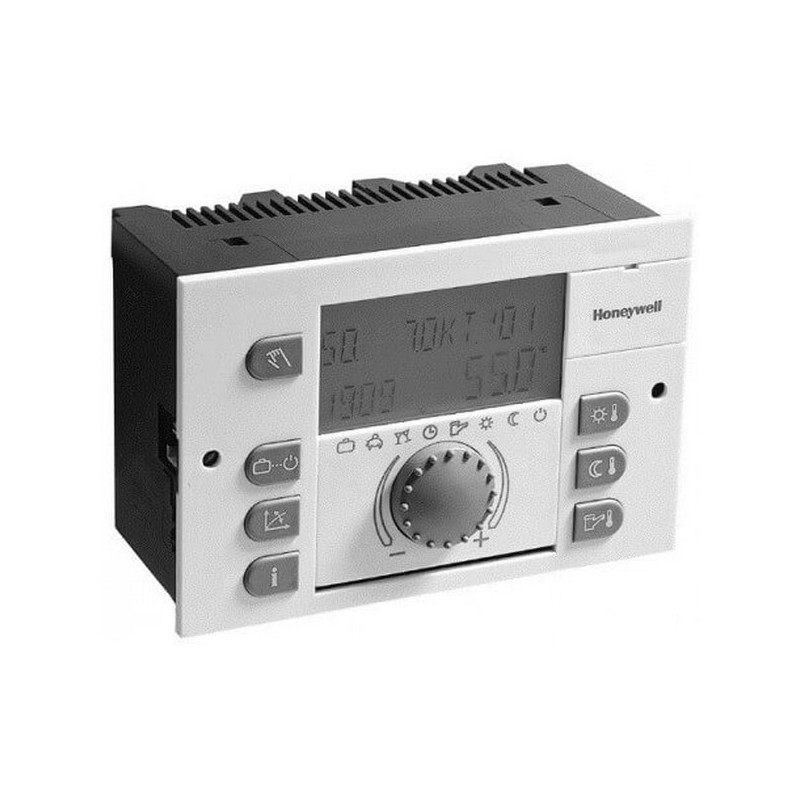

Régulateur de température centralisée Smile 7-21WM - 0 à 50°C - 2(2)A

Description du régulateur de température centralisée Smile 7-21WM - Honeywell :

La famille de régulateur SMILE est la solution simple pour la régulation en fonction de la température extérieure ou ambiante, des installations de chauffage à eau chaude.

Le SMILE SDC 7-21WM est un régulateur destiné au contrôle d'un circuit équipé d’une vanne de mélange 3 ou 4 voies motorisée et pompe de circulation.

Il possède 1 entrée supplémentaire libre, paramétrable très simplement afin de lui associer une logique de régulation.

•Le bouton "pressez-tournez" permet la sélection et le réglage des informations principales (consignes, courbes de chauffe, paramètres, …)

• Les touches d'accès direct en façade du régulateur, permettent une dérogation simple du mode en cours vers le mode Eco, Manu, Vacances, …

• La touche permet la lecture de tous les états de l'installation

• Large écran rétro éclairé, avec texte en langage clair

• Régulateur au format DIN (144x96x96mm) pour montage en façade d'armoire ou chaudière

• Large embase pour montage mural (280x96x100mm), facilitant l'installation et le câblage, intégrant le régulateur au format DIN

• Les kits comprennent, le régulateur et ses sondes de base, mais également tous les accessoires pour montage mural, façade et rail

Le kit comprend:

• 1 régulateur de chauffage avec boitier de raccordement pour montage mural Réf: sdc7-21wm
• 1 sonde de température extérieure Réf: af 20
• 1 sonde de température applique circuit Réf: vf 20 a
• 1 sonde de température ECS Réf: ktf 20
• 1 jeu de bornier pour montage façade Réf: tbs-smile-kit

Caractéristique technique du régulateur de température centralisée Smile 7-21WM - Honeywell :

Electrique

Section câbles :

• 1,5mm² pour les câbles d'alimentation et de commande 230V (alimentation, pompes, moteurs de vannes, …)
• 0,5mm² pour les câbles de sondes, sélecteurs, bus et entrées-sorties analogiques

Longueur câbles :

• 200m maxi blindés avec écran pour raccorder sondes, boîtiers d'ambiance, et entrées analogiques
• 50m maxi pour les sorties relais
• 100m maxi pour les connections bus

Fonction automatique anti-légionellose : Si la fonction est activée, l’eau chaude sanitaire sera automatiquement et périodiquement portée à une température de 65°C dans le but de détruire toute bactérie de la légionellose dans le système d’eau chaude sanitaire

Alimentation : 230 V +6% / -10%

Fréquence : 50 … 60 Hz

Consommation : max 5.8 VA Fusible : max 6.3 A

Pouvoir de coupure des relais : 2 (2) A

Température ambiante de fonctionnement : 0 … +50°C

Indice de protection : IP30

Suppression des radiointerférence : EN 55014 (1993)

Immunité : EN 55104 (1995)

Dimensions :

• 144x96x96mm pour montage encastré
• 280x96x100mm pour montage mural avec embase

Conformité :

• Conforme aux normes européennes EN60730-1 (1995), EN55014-1 (1997), EN55014-2 (1996)
• Classe IP : IP30
• Marque CE
• Respectez les schémas de câblage pour une conformité aux spécifications CE

Garantie : 2 ans
