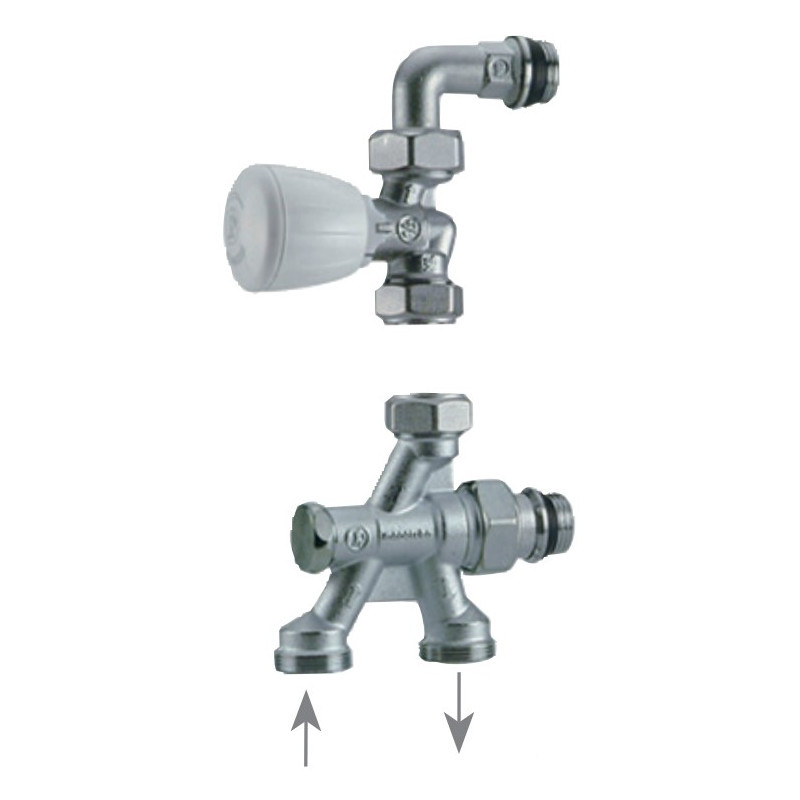

Robinet monotube à 4 voies Giacomini - R436-2TG

Descriptif du robinet monotube à 4 voies Giacomini - R436-2TG - R436IX052 :

Description du robinet monotube à 4 voies :

• Sens de passage inversé par le robinet
• Ne pas tenir compte des flèches gravées sur la partie basse.
• Thermostatisable
• Douille auto-étanche
• Livré avec les deux adaptateurs pour la canne R194 Ø 16
• Ajouter la canne R194 ci-contre et 2 adaptateurs pour le raccordement à l'alimentation, R178 ou R179

Domaine d’application du robinet Giacomini :

• Les robinets R436/2TG s’installent sur un circuit monotube dérivation où les radiateurs ne comportent pas la possibilité d’introduire une sonde d’injection.

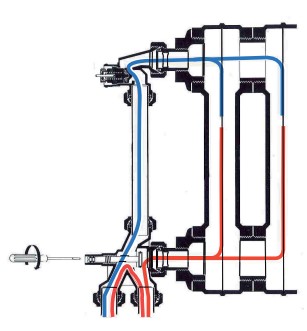

• De cette façon le radiateur est alimenté de façon classique, entrée d’eau vers le radiateur et sortie d’eau vers la partie basse.
• Le volant manuel peut être remplacé très facilement par nos têtes thermostatiques (ex. : R470, R460, R469..)
• Ils permettent d’isoler complètement le radiateur, permettant d’intervenir sur le radiateur sans interrompre le fonctionnement de l’installation.
• Avec une limite de 4 radiateurs pour éviter les pertes de charge et ∆T trop important

Données techniques du robinet monotube à 4 voies Giacomini - R436-2TG - R436IX052 :

Description Technique du robinet R436 :

• Température maximum de service : 5÷110°C
• Pression maximale de service: 1 MPa (10 bar)
• Pourcentage du débit d’alimentation du radiateur : 50%, pour une application manuelle; 35%, avec une tête thermostatique ∆t = 2K.
• utiliser la canne R194 pour la liaison entre la partie haute et la partie basse.
• Douille de raccordement 1/2

Dimensions du robinet à 4 voies :

Référence	GXB	I	J	L1	C	M	K	W
R436IX052	1/2"X16mm	35 mm	37 mm	62 mm	46mm	42 mm	27 mm	30 mm

Débit et réglage du robinet :

• Le réglage du débit à travers le corps chauffant, s’effectue en agissant sur la vis située en partie basse du groupe.
• En position d’ouverture totale, le débit qui passe dans le radiateur est de 50% du débit total du circuit.
• En vissant la vis vers la droite, on réduit proportionnellement le débit, jusqu’a 0%, c’est à dire fermeture complète.
