Plancher chauffant hydraulique

Composé de tubes dans lesquels circule de l’eau chaude, le plancher chauffant hydraulique fonctionne comme un radiateur couvrant toute la surface au sol. Comme lui, il est raccordé à un générateur de chaleur, qui peut être indifféremment une chaudière, une pompe à chaleur ou des panneaux solaires. Résultat : une chaleur douce, répartie de façon homogène dans toute la pièce, discrètement et sans perte de place puisqu’il est intégré dans la chape.



Principe de pose du plancher chauffant hydraulique.

Techniquement, les tubes d’eau chaude, qui peuvent être des tubes cuivre, des tubes PER ou des tubes multicouche, sont posés au sol, fixés sur une trame ou dalle à plot, elle-même posée sur une surface isolante, de type mousse polyuréthane ou plaque polystyrène, pour éviter toute déperdition de chaleur par le bas. Les tubes sont positionnés en serpentin de manière à avoir un apport de chaleur homogène dans la pièce. Ils sont ensuite raccordés au collecteur. Ce collecteur, point de départ et d’arrivée de l’eau qui circule dans les tubes, doit rester accessible. Tous les circuits de chauffage créés sont ensuite recouverts d’une chape liquide, ciment ou anhydrite, qui par sa composition, va faciliter l’émission de chaleur dans votre habitat. Le revêtement de sol, parquet ou carrelage, sera ensuite posé.

7 bonnes raisons d’investir dans un plancher chauffant hydraulique

Au-delà du confort procuré par une chaleur douce et homogène, diffusée par rayonnement, le plancher chauffant hydraulique présente de nombreux avantages :
  • Rentabilité : coûteux à l’achat, il est économique sur le long terme.
  • Simplicité de mise en œuvre
  • Polyvalence : installation possible en construction neuve et en rénovation.
  • Compatibilité avec le carrelage et tous types de parquet (massif, contre-collé, stratifié)
  • Liberté de choix énergétique : chaudière, pompe à chaleur, panneaux solaires.
  • Gain de place : système de chauffage intégré dans la chape

Les composants du plancher chauffant

Pour réaliser un plancher chauffant hydraulique, il vous faut impérativement :

Des tubes

En cuivre, en PER (PolyEthylène Réticulé) ou multicouche, chacun a ses avantages et ses inconvénients.
Très performant et hyper résistant, le cuivre a un coût élevé, et sa mise en œuvre, relativement complexe, requiert des compétences et outils spécifiques du plombier. Silencieux, insensible à l'abrasion de l'eau et sans soudure, le tube PER se plie facilement à toutes les exigences des planchers chauffants. On privilégiera toujours le tube PER avec Barrière Anti-Oxygène pour prévenir la formation des boues et ainsi, optimiser le fonctionnement et la longévité de l’installation.
Pour une installation facilitée, le tube multicouche, plus flexible et cintrable à la main, se pose là.
Question diamètre, on utilisera des tubes de 16mm ou 20 mm de diamètre, qui permettent de combiner bonne circulation de l’eau et moindre embouage.


Faites le tour des applications du Multicouche en compagnie de Comap, expert en la matière

Un collecteur

Selon les marques et les gammes, on trouve généralement des collecteurs de 2 à 10 départs. Le nombre de circuits qu’il vous faut est à déterminer par une étude de dimensionnement, qui viendra garantir le fonctionnement optimal du système. Afin de répondre à toutes les configurations, il existe de multiples options :
  • Collecteur inox ou résine,
  • dispositif fixe ou modulaire,

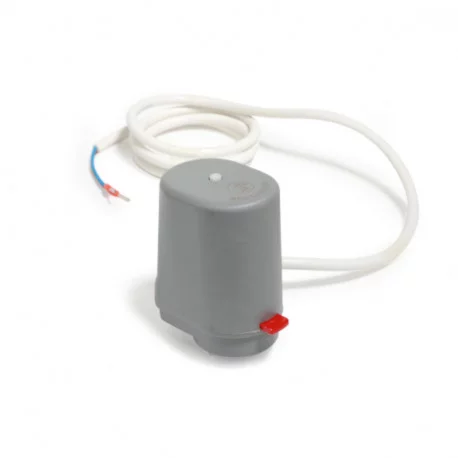

  • avec commande manuelle ou tête thermoélectrique,
  • purgeur d’air manuel ou automatique,

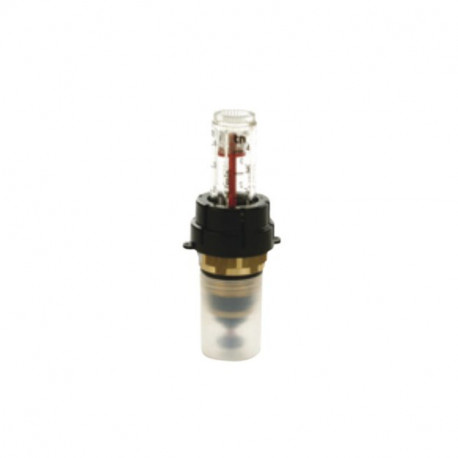

  • débitmètre et thermomètre intégré…

Des accessoires d’installation pour toutes les configurations

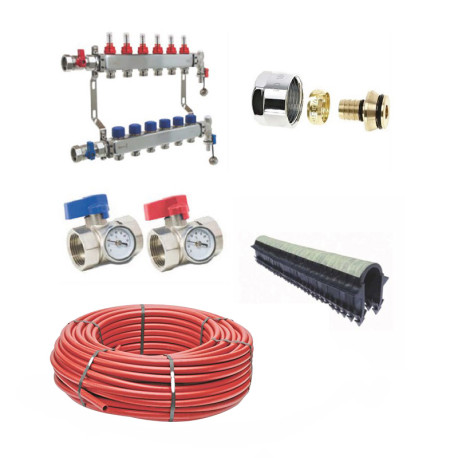

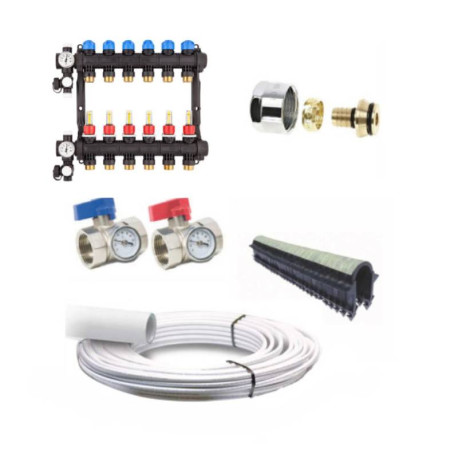

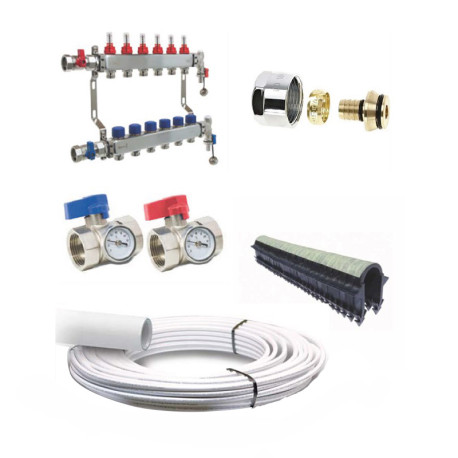

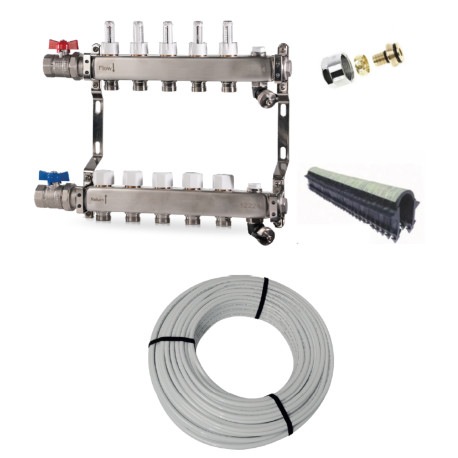

Selon si vous avez opté pour un kit complet, comme le kit Omegapack de Frico, ou si vous avez choisi d’acheter les éléments séparément, il vous faudra prévoir :

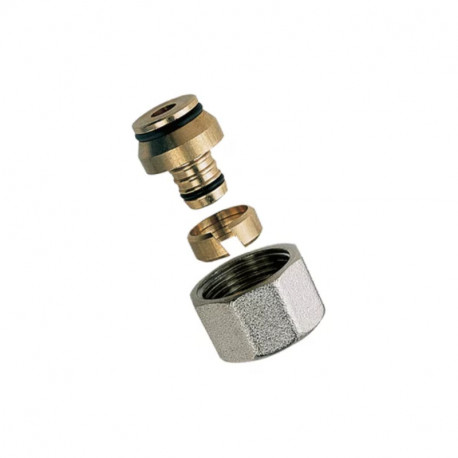

  • les raccords eurocônes permettant de raccorder les tubes au collecteur,
  • un aquastat de sécurité
  • une vanne de condensation, dans le cas d’un plancher chauffant rafraichissant
  • un thermostat
  • les agrafes pour fixer et maintenir les tubes en position
  • et pour favoriser une bonne circulation d’eau, des adjuvants de type antigel et antiboue
